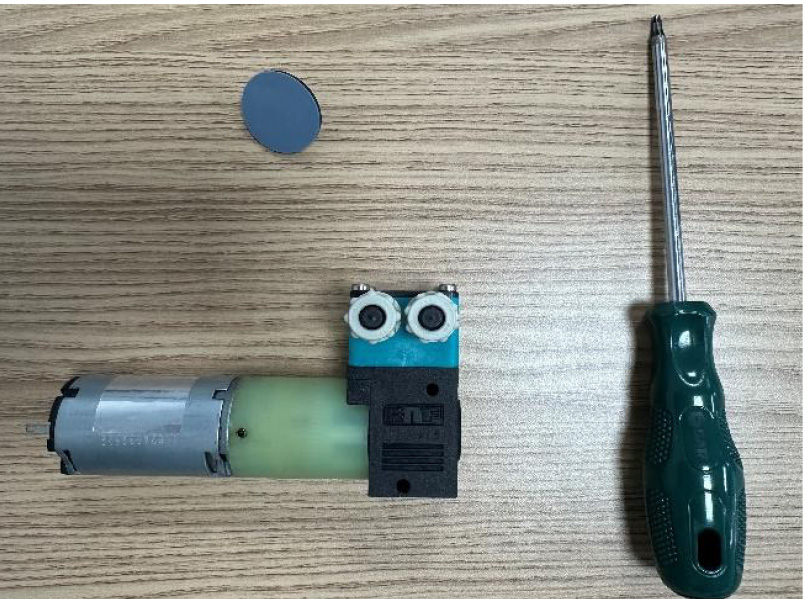

一、 更换所需配件和工具

1. 梅花扳手， 隔膜压力泵或压力泵隔膜

二、 压力泵更换

1. 点击“ 维护” →“ 设置” 进入设置界面修改油墨压力为 0， 点击“ 应用”、 “ 确认”退出当前界面。 点击“ 功能” 进入维护模式界面， 堵住回收槽开启油墨更新两分钟， 在维护界面观察油墨压力， 当压力降低至几十后喷码机正常关机断电。

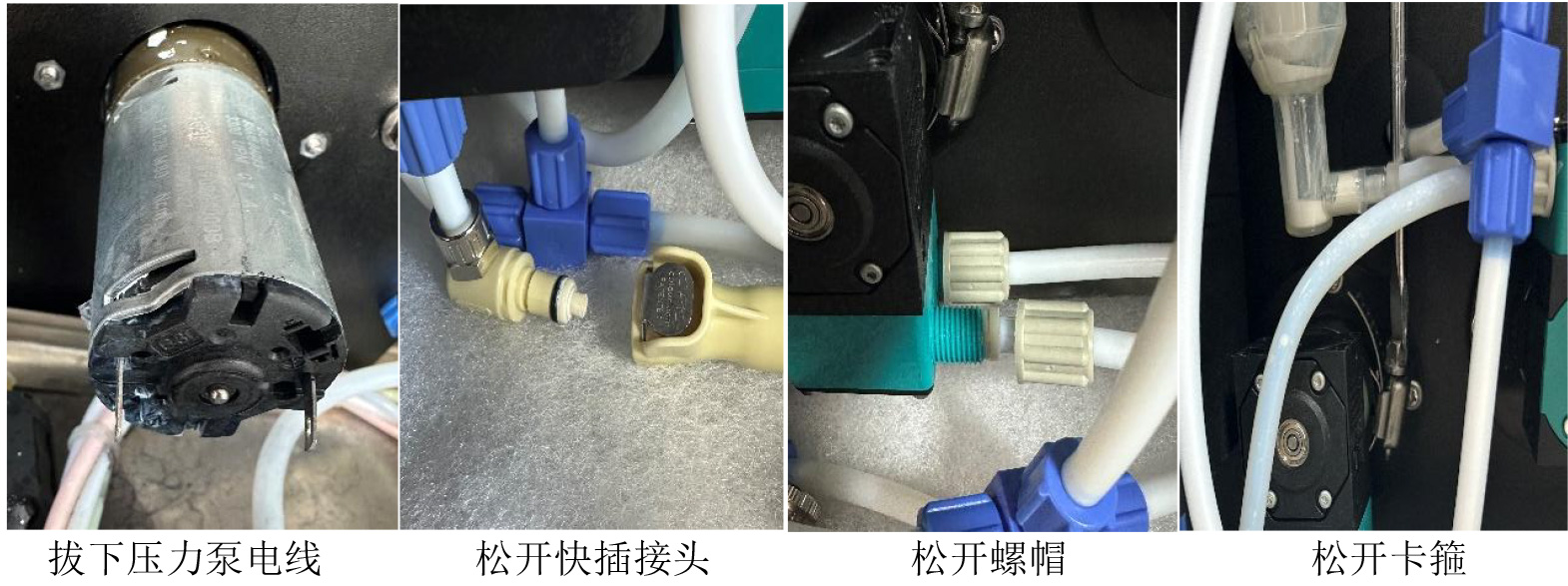

2. 打开喷码机后盖， 将连接压力泵的线路从对应接口处拔下。 松开快拆接头和卡箍拧下两边螺帽取下管子， 拿出压力泵。

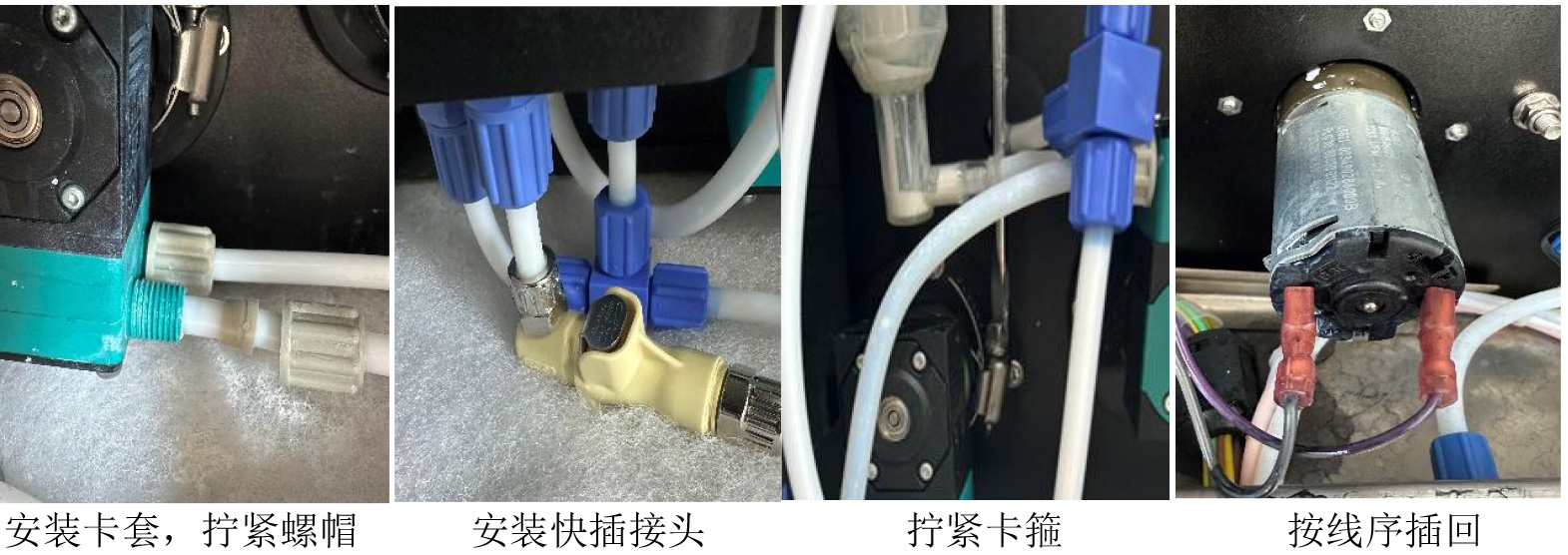

3. 压力泵接头安装时先将管子插紧， 塑料卡套预留一段距离后直接拧紧螺帽。 将快插接头接回， 随后上紧卡箍将压力泵线按线序插回完成安装。

三、 压力泵隔膜更换

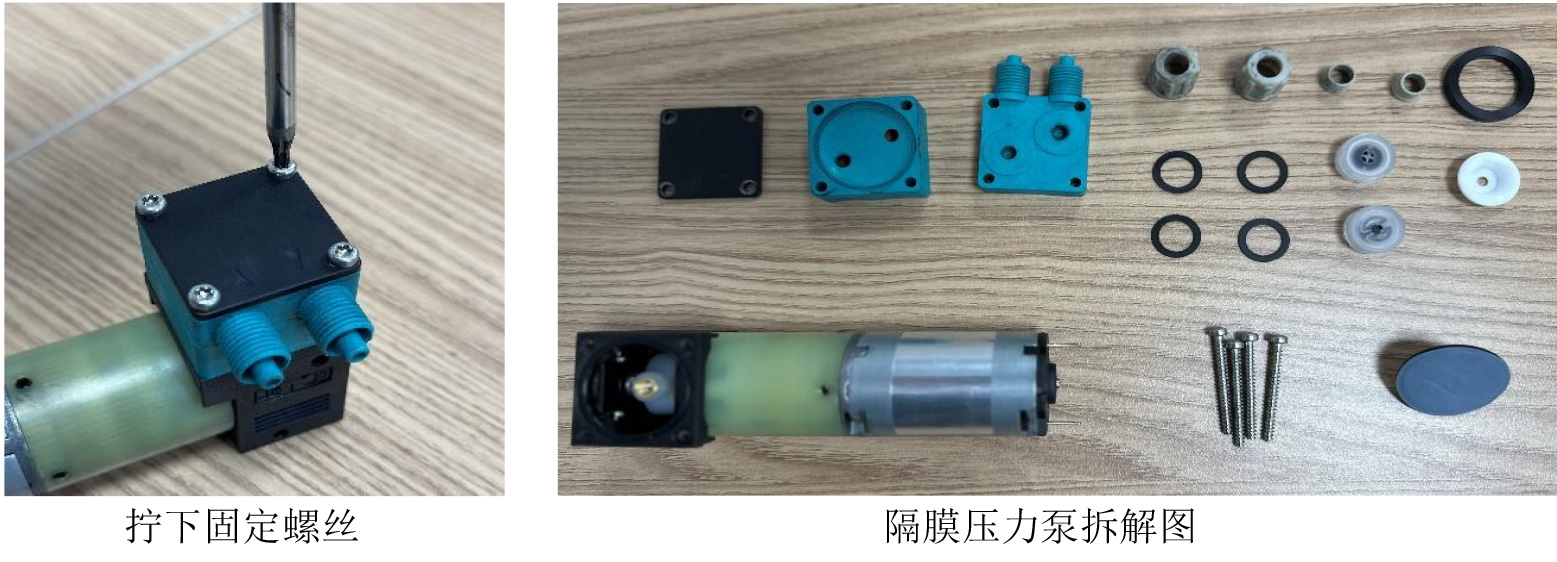

1. 取下压力泵后， 拧下螺丝将压力泵拆解清洗干净。

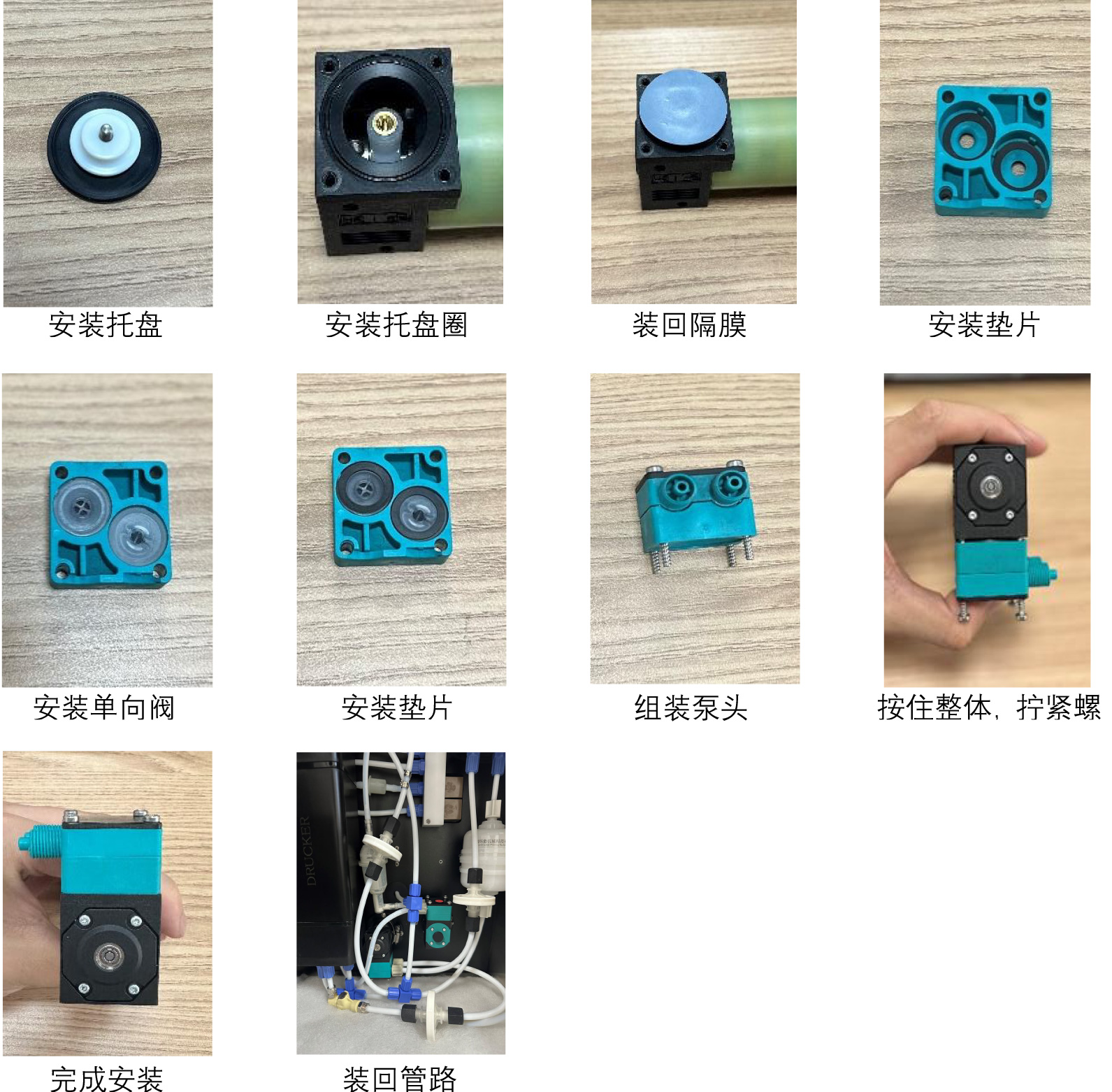

2. 取出新隔膜按以下步骤安装： 1.白色托盘装回隔膜底部 2.托盘圈斜面在外侧安回泵头 3.曲轴提起后将隔膜拧紧装回（如有垫片也需一同装回泵头） 4.安装垫片 5.将单向阀根据防呆口装回凹槽（十字是进口， 圆孔是出口） 6.在单向阀上加装垫片 7.将泵头组装 8.隔膜装在泵头凹陷位置， 按住泵头整体， 拧紧螺丝（） 通电转到最高点

四、 压力泵安装检测

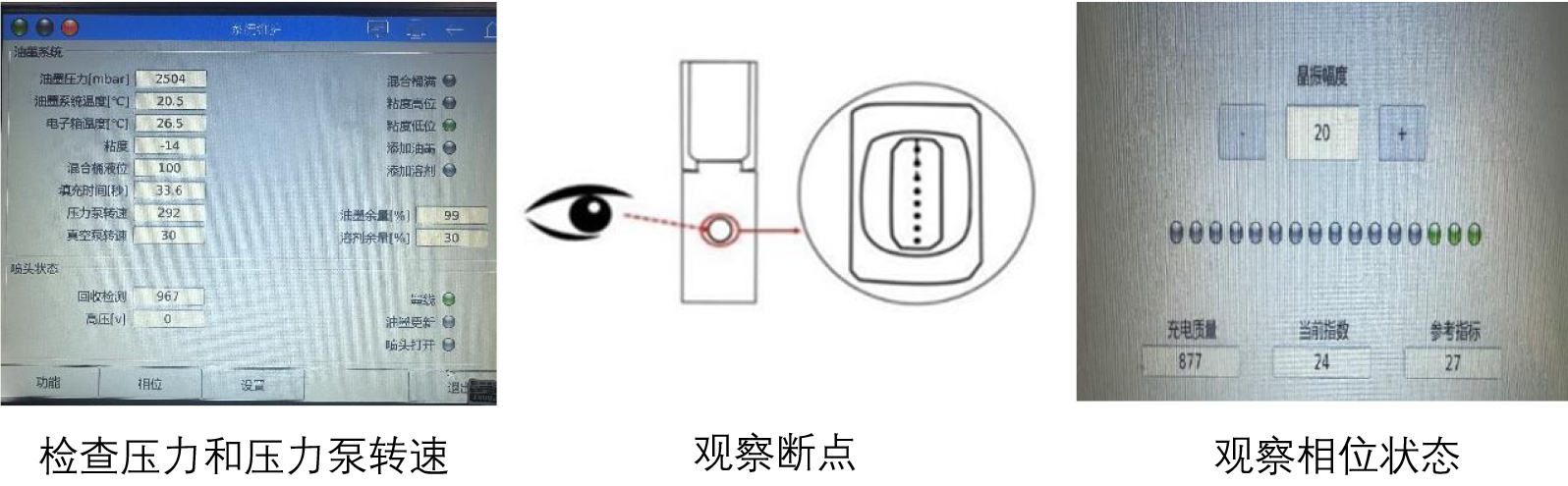

1. 开机启动,管路运行稳定后进入维护界面检查压力以及压力泵转速是否正常。

2. 观察断点（正常的断点:充电极内， 1-2 个有尾巴， 其它圆点）。

3. 观察相位状态（稳定的三个绿点）。

4. 长时间使用后检查压力泵是否有漏墨。
